设备介绍

　　本方案是对建筑打桩泥浆生产过程中固体颗粒（粗、细砂）实现回收，及尾水净化、固废（泥）干堆处理，进行的系统模块化设计，在外观上结构上有着很大的创新。

　　研发背景

　　在建筑施工过程中，需要进行桩基工程的施工，泥浆水起着重要的保护井壁作用，但是多余泥浆水的处理一直是困扰工程施工的难题。现在很多采用的方式是把现场泥浆水运到郊外垃圾场，让其自然干化，这种处理方式原始落后，产生了很多问题，一是费用高、效率低，很难满足施工进度要求，同时也造成现场环境恶劣，甚至严重影响市容环境。

　　组成结构

　　该模块化打桩泥浆处理设备整体分为三大模块：泥浆处理模块、搅拌沉淀模块以及压滤模块。原料浆由渣浆泵通过管道送入泥浆净化机，泥浆处理模块于搅拌沉淀模块之间用管道连接并自流，药剂由计量泵通过管道送入搅拌沉淀池，搅拌沉淀模块与压滤模块压滤机专用泵和管道连接，2个压滤机压滤出的清水由管道外接至清水池，压滤出的泥饼掉落在压滤机下的皮带机中送出。

　　工艺流程

　　通过渣浆泵把泥浆送入泥浆机下层筛面，经过振筛作用下层筛面出粗砂（含少部分水），（细砂、泥和水）混合物进入筛下水箱，通过泵将通过2层筛面的物料送入分离器进行泥砂分离，分离器底流口的浆料（细砂、泥和水）进入上层筛面脱水，回收细砂（含少部分水），然后剩余浆料（泥和水）进入筛下水箱。分离器返水（泥和水）进入搅拌沉淀池，底流口排出（泥和水）由泵打入高压隔膜压滤机产生泥饼（含水率小于30%），高压隔膜压滤机压出泥饼，清水进入清水池回用。

　　工艺特点

　　1、合理的集成化模块设计，有 效提高了场地利用率，不J占地面积小，还.大地减少了施工的难度。

　　2、工艺合理，各部分设备之间的合理搭配，使其具有相比传统设备更高的处理效率高。

　　3、模块化的设计.大的缩短了处理环节中的物料传递过程，具有处理速度快、处理周期短的特点。

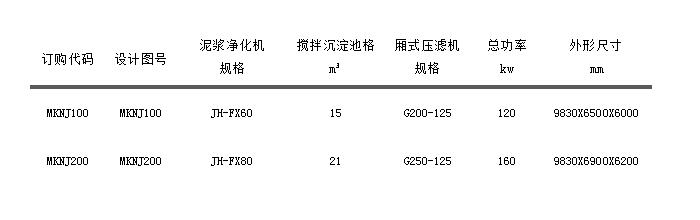

       技术参数
